WJ花鍵聯接球面滾子聯軸器特點及應用場合：適用于起重機、提升機構的減速器與卷筒的聯接及其他類似機構的聯接，可傳遞轉矩及支承徑向載荷，結構緊湊．工作穩定，可靠。

起重機起升機構中，減速器輸出軸與低速旋轉的卷筒之間的聯接通常采用齒輪聯接盤、開式齒輪、齒式聯軸器、用一根以三個軸承為支點的超靜定軸或以兩個軸承為支點的靜定軸。齒輪聯接盤多用于中小起重系列，結構緊湊，分組性好，形狀復雜，加工費時，不便用于大起重量起重機；開式齒輪傳動多用于大起重量（起重量大于80T）的起重機，用于進一步減速并增大電機與卷筒之間的距離，結構簡單，齒輪裸露潤滑不便，齒面極易磨損，齒輪失效快，采用齒式聯軸器會使卷筒軸線距離變長，機構自重增大；采用靜定或超靜定軸的聯接型式需設一根長軸，能縮短卷筒軸向尺寸，但裝拆不便，減速器不能單獨裝配和試運轉。這些聯接型式各有優缺點。

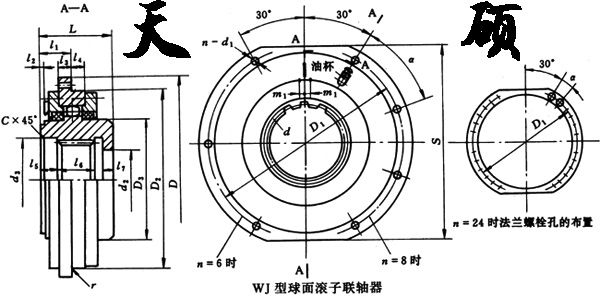

起重機卷筒用球面滾子聯軸器由外套、球面滾子、半聯軸器、內蓋、外蓋等件組成，見圖4.107。半聯軸器通過沿圓周分布的球面滾子與外套相聯接，球面滾子嵌在半聯軸器和外套之間的孔內，以傳遞轉矩并承受徑向力，兼起調心軸承的作用，可補償減速器的輸出軸與卷筒軸線之間的角位移，其機構與彈性柱銷齒式聯軸器相類似。使用時，半聯軸器套裝于減速器輸出軸上，外套與鋼絲繩卷筒用高強度螺栓聯接，轉矩和徑向載荷通過球面滾子在半聯軸器和外套之間傳遞。球面滾子聯軸器具有補償兩軸相對位移的性能，結構緊湊，質量輕，可靠性高，安裝方便，用于起重機小車上機構容易布置。適用于起重機起升機構的減速器與卷筒的聯接及其他類似機構的聯接。可作為傳遞轉矩及支承徑向載荷之用。工作溫度范圍為－25～80℃；傳遞公稱轉矩4000～800000N·m；許用徑向力14500～450000N。

WJ型--內花鍵聯接型；

WJA型--軸孔單鍵聯接型；

型號	公稱轉矩 Tn/kN·m	許用徑向 力/kN	d 內花鍵	D	D-1	D2 (H6)	D3	n-d1		d2 (M6)
								孔	螺栓
WJ1	4	14.5	INT16Z×2.5m	250	220	160	85	6-14	M12	35
			INT17Z×2.5m							38
WJ2	5	16.5	INT17Z×2.5m	280	250	180	90	6-14	M12	38
			INT15Z×3m							40
WJ3	7.1	18.5	INT15Z×3m	320	280	200	95	6-18	M16	40
			INT18Z×3m							50
WJ4	9	20	INT18Z×3m	340	300	220	130	6-18	M16	50
			INT22Z×3m							60
WJ5	14	31	INT22Z×3m	360	320	240	150	6-18	M16	60
			INT27Z×3m							70
WJ6	18	35	INT27Z×3m	380	340	260	160	6-18	M16	70
			INT18Z×5m							80
WJ7	22.4	38.5	INT18Z×5m	400	360	280	170	6-18	M16	80
			INT22Z×5m							100
WJ8	28	42	INT22Z×5m	420	380	310	200	6-18	M16	100
			INT26Z×5m							120
WJ9	35.5	49	INT26Z×5m	450	400	340	230	6-22	M20	120
			INT30Z×5m							140
WJ10	71	115	INT30Z×5m	550	500	420	280	6-22	M20	140
			INT34Z×5m							160
WJ11	112	125	INT34Z×5m	580	530	450	300	8-22	M20	160
			INT38Z×5m							180
WJ12	180	150	INT38Z×5m	650	600	530	360	8-22	M20	180
			INT26Z×8m							190
WJ13	315	250	INT26Z×8m	680	630	560	400	24-22	M20	190
			INT30Z×8m							220
WJ14	400	300	INT30Z×8m	710	660	600	440	24-26	M24	220
			INT34Z×8m							250
WJ15	500	340	INT34Z×8m	780	730	670	500	24-26	M24	250
			INT38Z×8m							280
WJ16	630	380	INT38Z×8m	850	800	730	550	24-26	M24	280
			INT44Z×8m							320
WJ17	800	450	INT44Z×8m	950	900	840	630	24-26	M24	320
			INT50Z×8m							360

型號	d3 (K6)	S (h9)	L	l1	l2	l3	l4	l5	l6	l7	α /(°)	r	C	磨損刻 度m1	轉動慣量 I/g·m	質量 m/kg
WJ1	45	220	80	42	5	12	24	22	30	18	60	2	1.6	4	0.06	12
	48															11
WJ2	48	250	80	42	5	12	24	22	30	18	60	2	1.6	4	0.11	18
	50															17
WJ3	50	280	84	45	5	15	25	22	30	22	60	2.5	1.6	4	0.18	20.1
	60												2			19.8
WJ4	60	300	92	45	5	15	25	22	30	30	60	2.5	2	4	0.25	26.2
	70								35	25						26.3
WJ5	70	320	92	45	5	15	25	22	35	25	60	2.5	2	6	0.33	31.6
	85		97						40				2.5			30.9
WJ6	85	340	97	45	5	15	25	22	40	25	60	2.5	2.5	6	0.44	36.5
	100		127					37	50							37.5
WJ7	100	360	127	67	25	15	33	37	50	25	60	3	2.5	6	0.58	44.9
	120		137						55	30						42.9
WJ8	120	380	137	77	35	15	33	37	55	30	60	3	2.5	6	0.85	56
	140		157						70	35			3			54
WJ9	140	400	157	87	40	20	28	37	70	37	60	3	3	6	1.29	72
	160		167						75	40						70
WJ10	160	500	167	95	43	20	38	37	75	40	60	3	3	8	3.40	124
	180		182						85	45						120
WJ11	180	530	182	95	43	20	38	37	85	45	40	3	3	8	4.08	136
	200		192						95				4			132
WJ12	200	580	192	120	63	25	33	37	95	45	40	3	4	8	7.23	190
	222		207						105							187
WJ13	222	600	207	120	63	25	35	37	105	45	10	4	4	8	9.66	228
	254		222						120				5			220
WJ14	254	640	222	140	68	35	43	37	120	45	10	4	5	8	14.5	290
	286		237						135							285
WJ15	286	700	237	160	88	35	43	37	135	45	10	4	5	8	23.9	390
	318		262						150	55						382
WJ16	318	760	262	180	108	35	43	37	150	55	10	4	5	8	34.2	476
	366		287						170	60			6			466
WJ17	366	860	287	200	118	45	55	37	170	60	10	4	6	8	73.3	766
	420		352					52	220				8			716

注：轉動慣量和質量是按較小軸孔直徑計算的近似值。
